上手2 ArceOS VGA驱动/彩色显示（一）#

已实现的功能复现#

基于项目 https://github.com/wfly1998/arceos/tree/feature/vga

先运行查看当前已经实现的色彩显示功能，然后再进行修改。

git checkout -b feature/vga origin/feature/vga # 切换分支

make A=apps/helloworld ARCH=x86_64 LOG=trace GRAPHIC=on run # 运行

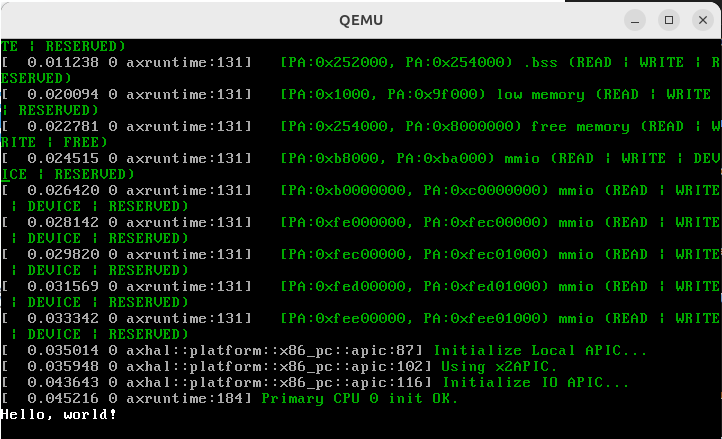

运行结果如下：

分析运行的命令 make A=apps/helloworld ARCH=x86_64 LOG=trace GRAPHIC=on run

• A=apps/helloworld 指定运行的应用程序为apps/helloworld
• ARCH=x86_64 指定运行的平台为x86_64
• LOG=trace 指定日志级别为trace
• GRAPHIC=on 指定开启图形显示

app/helloworld的应用程序比较简单，只是输出一句话，其中的代码如下：

#![cfg_attr(feature = "axstd", no_std)]
#![cfg_attr(feature = "axstd", no_main)]

#[cfg(feature = "axstd")]
use axstd::println;

#[cfg_attr(feature = "axstd", no_mangle)]
fn main() {
    println!("Hello, world!");
}

可以看到，这个应用程序使用的是axstd库。

我们给出ArceOS架构图，如下：

其中，axstd库是ArceOS的标准库，向上为应用提供了一些操作系统级别封装好的API基本的功能，比如println!。

实验开始前期工作#

由上图ArceOS架构图可知, 我们需要在ArceOS modules 目录中添加对应的功能，同时在axstd标准库中添加对上层应用的支持。

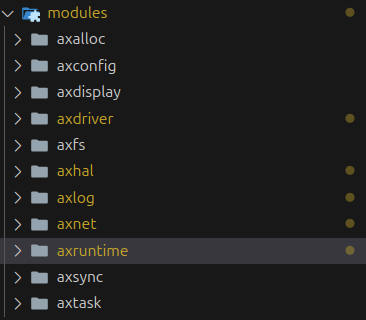

ArceOS modules 目录目前的结构如下：

• axalloc：系统内存分配模块
• axconfig: 系统配置相关模块
• axdisply：显示模块
• axdriver：驱动模块
• axfs：文件系统模块
• axhal：硬件抽象层模块
• axlog：日志模块
• axnet：网络模块
• axruntime：运行时模块
• axsync：同步异步模块
• axtask：任务模块

ulib 目录结构如下：

• axlibc: C标准库相关
• axstd: 标准库
